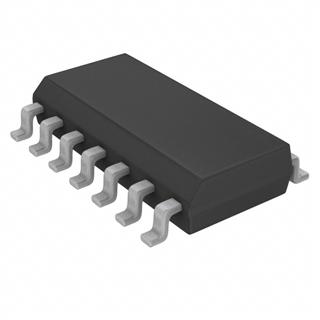

Product Summary

The SN74HCT04DR is a hex inverter. The SN74HCT04DR contains six independent inverters. The SN74HCT04DR performs the Boolean function Y= A in positive logic.

Parametrics

SN74HCT04DR absolute maximum ratings: (1)Supply voltage range, VCC: -0.5 V to 7 V; (2)Input clamp current, IIK (VI < 0 or VI > VCC)(see Note 1): ±20 mA; (3)Output clamp current, IOK (VO < 0 or VO > VCC)(see Note 1): ±20 mA; (4)Continuous output current, IO (VO = 0 to VCC): ±25 mA; (5)Continuous current through VCC or GND: ±50 mA; (6)Package thermal impedance, θJA (see Note 2): D package: 86℃/W.

Features

SN74HCT04DR features: (1)Operating Voltage Range of 4.5 V to 5.5 V; (2)Outputs Can Drive Up To 10 LSTTL Loads; (3)Low Power Consumption, 20 uA Max ICC; (4)Typical tpd = 13 ns; (5)±4 mA Output Drive at 5 V; (6)Low Input Current of 1 uA Max; (7)Inputs Are TTL-Voltage Compatible.

Diagrams

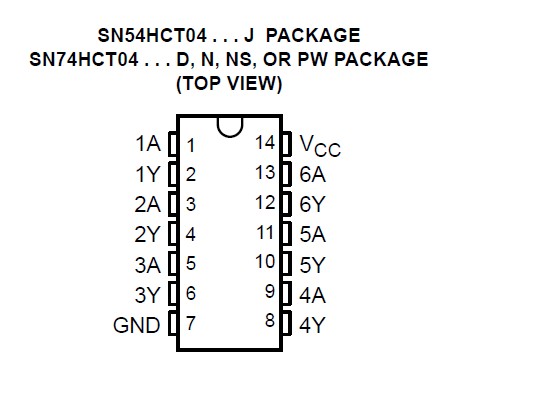

 SN74HCT04DR pin connection

Image Part No Mfg Description Data Sheet Download Pricing
(USD)
Quantity
SN74HCT04DR
SN74HCT04DR

Texas Instruments

Inverters Hex

Data Sheet

0-1: $0.32
1-25: $0.18
25-100: $0.15
100-250: $0.11
SN74HCT04DRE4
SN74HCT04DRE4

Texas Instruments

Inverters HEX INVERTERS

Data Sheet

0-1: $0.20
1-25: $0.16
25-100: $0.12
100-250: $0.08
SN74HCT04DRG4
SN74HCT04DRG4

Texas Instruments

Inverters Hex Inverters

Data Sheet

0-1: $0.23
1-25: $0.16
25-100: $0.12
100-250: $0.09
